    作者: 深圳市昂洋科技有限公司發表時間:2025-10-31 15:16:04瀏覽量:27【小中大】

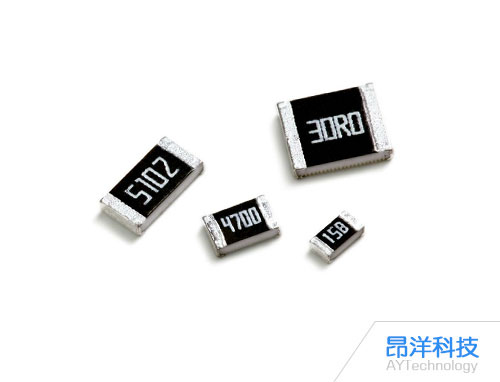

國巨電阻的封裝尺寸與SMT(表面貼裝技術)良率之間存在顯著關聯,其核心邏輯在于封裝尺寸越小,對SMT工藝的精度要求越高,但良率受自動化設備精度、PCB設計、焊接工藝等多重因素共同影響。以下是具體分析:



一、封裝尺寸對SMT良率的直接影響

1、小尺寸封裝(如0201、0402)

優勢:節省PCB空間,適合高密度布局,降低材料成本。

挑戰:

貼裝精度:0201封裝(0.6mm×0.3mm)需設備精度達±0.03mm,若設備老化或校準偏差,易導致偏移、立碑(Tombstoning)等問題。

焊接可靠性:焊盤面積小,焊接時易因助焊劑分布不均、回流焊溫度曲線不當導致虛焊或橋接。

檢測難度:AOI(自動光學檢測)對小尺寸元件的缺陷識別率可能下降,增加人工復檢成本。

良率影響:若工藝控制嚴格(如使用高精度貼片機、優化焊接參數),良率可維持在較高水平;但若設備或工藝存在短板,良率可能顯著下降。

2、中等尺寸封裝(如0603、0805)

平衡點:0603封裝(1.6mm×0.8mm)是SMT工藝的“甜點”,兼顧空間利用率與工藝成熟度。

良率表現:因尺寸適中,貼裝、焊接、檢測等環節的容錯率較高,良率通常穩定在99%以上(行業平均水平)。

3、大尺寸封裝(如1206、2512)

優勢:功率容量高(如2512封裝額定功率達1W),散熱性能好,適合大功率場景。

挑戰:

貼裝效率:大尺寸元件需更長的貼裝時間,可能降低整體生產節拍。

焊接應力:大尺寸元件在回流焊中易因熱膨脹系數差異導致PCB翹曲,引發元件開裂或焊點疲勞。

良率影響:若PCB設計合理(如增加支撐點、優化布局),良率可保持穩定;但若設計不當,良率可能受焊接應力影響而波動。

二、提升SMT良率的關鍵因素

1、設備精度

高精度貼片機(如西門子HS60系列)可將0201封裝的貼裝精度控制在±0.02mm以內,顯著降低偏移風險。

回流焊爐需具備多溫區精準控溫能力(如±1℃),避免溫度波動導致焊接缺陷。

2、PCB設計優化

焊盤設計:小尺寸封裝需縮小焊盤間距(如0201封裝焊盤間距建議為0.3mm),但需避免過小導致助焊劑殘留。

布局規劃:將大尺寸功率電阻遠離熱敏感元件(如IC),減少熱應力影響;高密度區域采用“交錯排列”布局,降低貼裝干擾。

3、工藝參數控制

回流焊溫度曲線:小尺寸封裝需采用“快速升溫-短時間峰值”曲線(如220℃峰值維持10秒),減少熱沖擊;大尺寸封裝則需延長保溫時間(如220℃維持20秒),確保焊料充分熔融。

助焊劑選擇:小尺寸封裝推薦使用低殘留助焊劑(如免清洗型),避免橋接;大尺寸功率電阻需使用高活性助焊劑,增強焊接強度。

4、檢測與返修

AOI檢測:采用高分辨率相機(如5μm像素)和智能算法,提升小尺寸元件的缺陷識別率(如立碑、偏移檢測準確率>99%)。

X-Ray檢測:對大尺寸功率電阻進行焊點內部檢測,避免虛焊或裂紋。

三、國巨電阻的封裝尺寸與良率實踐案例

0402封裝:某消費電子廠商采用國巨0402封裝電阻,通過優化PCB焊盤設計(焊盤間距0.4mm)和回流焊曲線(峰值225℃維持8秒),良率從98.2%提升至99.5%。

1210封裝:某工業控制廠商使用國巨1210封裝功率電阻,在PCB上增加支撐點并采用分段式回流焊(預熱區→保溫區→回流區→冷卻區),良率穩定在99.8%,未出現焊接應力導致的失效案例。

根據應用場景需求選擇封裝尺寸,優先驗證SMT工藝參數(如貼裝精度、回流焊曲線),并通過DOE(實驗設計)優化設計規則(如焊盤間距、布局密度),以實現良率最大化。
